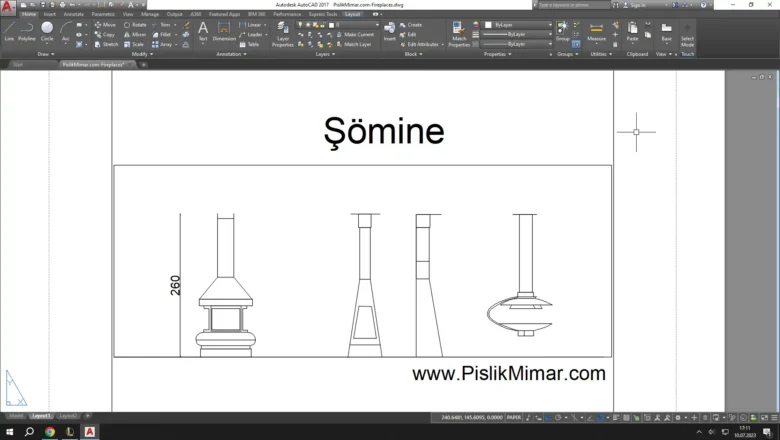

Şömine çizimi için sizlere 2 farklı AutoCAD – Dwg içeriği paylaşıyorum. İlk olarak Görünüş ve Kesit çizimlerinizde kullanacağınız sarkıt şömine ve zemin şöminesi olarak görünüş çizimlerinin yer aldığı / modern görünümlü içeriğimizi indirebilirsiniz.
Autocad Çizimi ; Şömine – Dwg
Pdf Çizimi: Şömine – Pdf
Plan Çizimleri

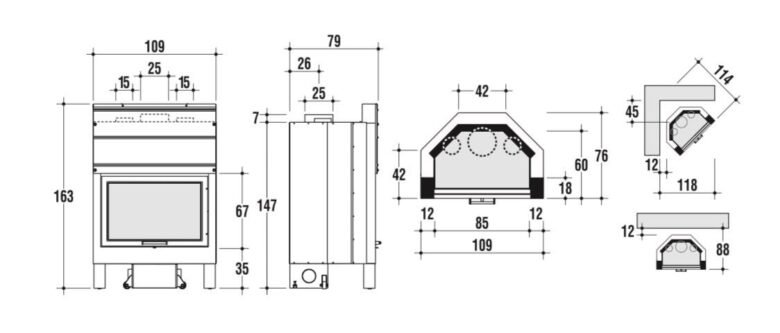

Şöminenin olan gösterimi için dwg içeriğini paylaşmak yerine sizlere ölçülerini paylaşıyorum arkadaşlar.
Aşağıdaki Şömine ölçülerini baz alarak kendi planınıza uygun olarak şömine boyutlarını uyarlayarak çizmeniz gerekmektedir. Autocad REC komutunu kullanarak Dikdörtgen çizimler ile çok kolay bir şekilde bu çizimleri sizlerin yapabileceğinizi düşünüyorum.
