Arkadaşlar merhaba? İndireceğiniz dosya içerisinde; Autocad üzerinden çizmiş olduğum 1/20 ölçek Merdiven Plan ve Kesit sistem detayı çizimleri yer almaktadır. Aynı çizimi 1/50 Ölçek Merdiven kesiti ve plan olarak da kullanabilirsiniz ?
Satın alacağınız Betonarme Çift Kollu merdiven projesi çizimimin tüm detayları aşağıda yayınladım.
Merdiven Projesi satış fiyatı 200 TL‘dir.. Whatsapp: 0530 170 38 00 üzerinden direk benimle iletişime geçip, (Proje Kod: M1) kodlu Merdiven Projesini satın alabilirsiniz.

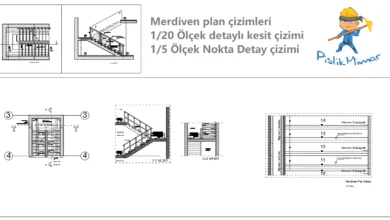

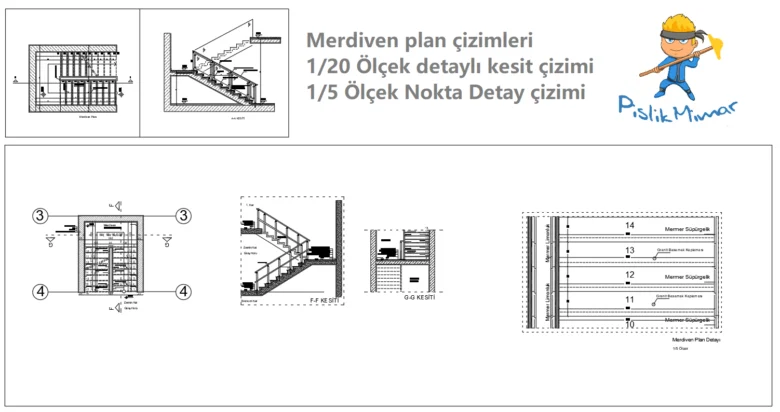

Merdiven Projesi
- 3.00 metrelik kat yüksekliği üzerinden (18 basamak) Rıht Yüksekliği hesabı yapılmıştır.
- Merdiven Kovası 20 cm, Merdiven korkuluğu standartlara uygun 5 cm olarak çizilmiştir.
- Merdiven Döşeme dengelemesi yapılmış, Basamak üzeri yapıştırıcı harç ve uygun merdiven kaplaması malzemesi kullanılmıştır.
- Cam korkuluk çizimi yapılmış ve detaylandırılmıştır. Korkulukların betonarme merdiven içerisine uygulan Ankraj çizimi yapılmıştır.

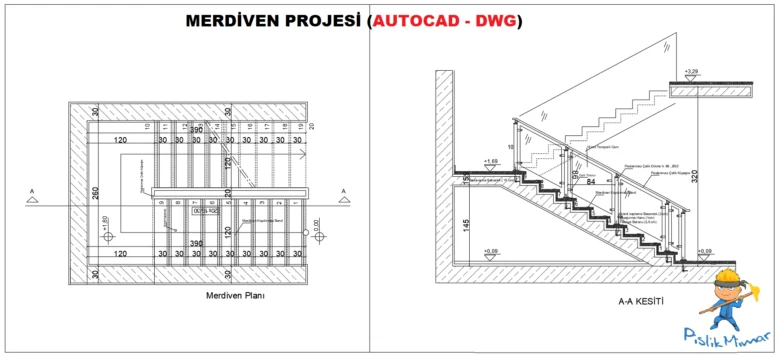

Merdiven Plan Detayları
Merdiven Projesini satın almak yerine, kendisi çizmek isteyen arkadaşlar için detayları paylaşmak istedim.
Merdiven Ölçüleri;
- Dıştan dışa: 310 cm x 320 cm’lik bir dikdörtgen kütle içerisine çizilmiştir.
- Merdiven hesabı: 20 basamak olarak çizilmiş, Rıht yükseliği 15 cm’dir.
- Merdiven Genişliği: 120 cm
- Merdiven Basamağı: 30 cm
- Merdiven Kovası: 20 cm olarak bırakılmış ve Paslanmaz çelik alüminyum küpeşte kullanılmıştır (5cm)
- Merdiven çıkış hattı oklar ile gösterilmiştir.
- Betonarme merdiven duvarı 30 cm olarak belirlenmiş ve duvarlara 3 cm sıva gösterimi yapılmıştır.
- Merdiven kotlaması: 0,00 ilk basım ve +1,60 cm sahanlık yüksekliği ifade edilmiştir.
- Sahanlık genişliği 120 cm x 260 cm çizilmiştir.
- Merdiven kaplaması olarak Granit mermer malzeme kullanılmış ve Merdiven Kaydırmaz band çizimi yapılmıştır.
Merdiven Projesi Plan ve Kesit çizimini Whatsapp: 0530 170 38 00 üzerinden iletişime geçerek M1 Proje kodlu çizimi 200 TL karşılığında satın alabilirsiniz.

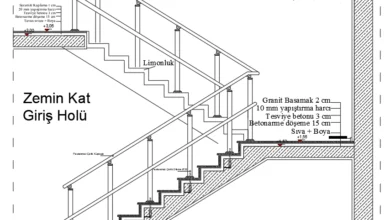

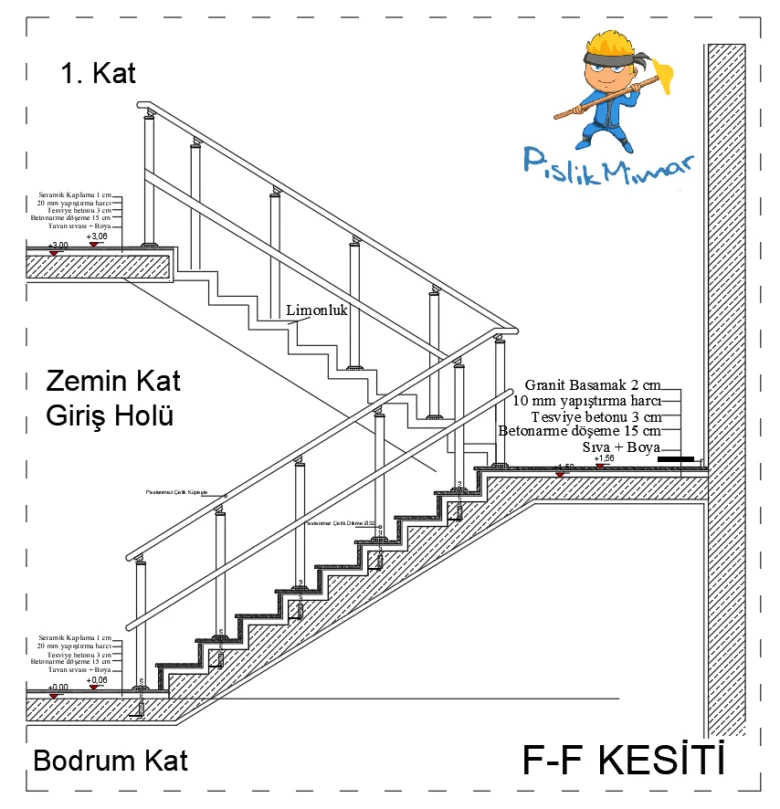

Merdiven Kesit Çizimi
Merdiven kesit çiziminde dikkat edilmesi ve gösterilmesi gereken tüm detaylar çizilmiştir.
Merdiven basamaklarında Granit Mermer kaplama kullanılmış, sistem detayı olarak; Tesviye betonu, Yapıştırma harcı, Granit basamak kaplaması olarak çizilmiştir.
Merdiven korkulukları yaklaşık 1’er metre ara ile atılmış ve paslanmaz çelik korkuluk sistemi çözülüp aradaki boşluklara bağlantı elemanları çizilerek cam korkuluk çizimi yapılmıştır.

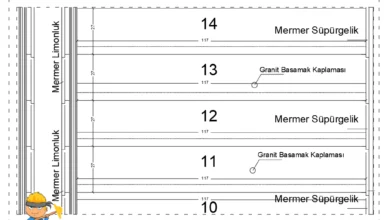

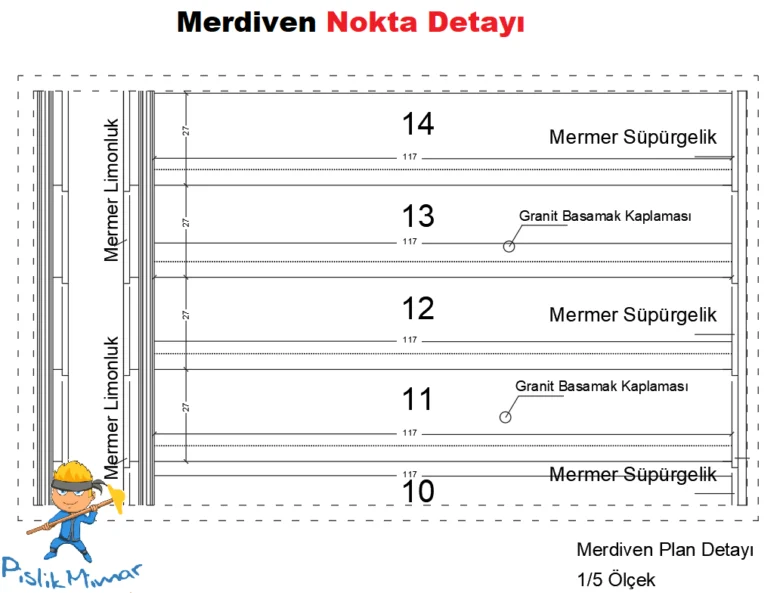

1/5 Ölçek Merdiven Detayı
Merdiven kovasında yer alan Limonluk detayı, Granit basamak kaplaması ve duvar altında yer alan süpürgelik detayları işlenip, ölçülendirme yapılmıştır. Alüminyum korkuluk kullanılmıştır.
