Proje Çizim Başlangıcı
Mimari proje çizimine başlamadan önce müşterinin ihtiyaçları ve proje yerine kesinlikle bakmamız gerekiyor.
Basit bir proje olsa dahi, tüm detayları net olarak öğrenmek iyi bir proje çıkartmak için çok önemli bir nokta. Bunun için projenin yapılacağı alanda buluşup gerekli detayları öğrendim.
İstenilenler

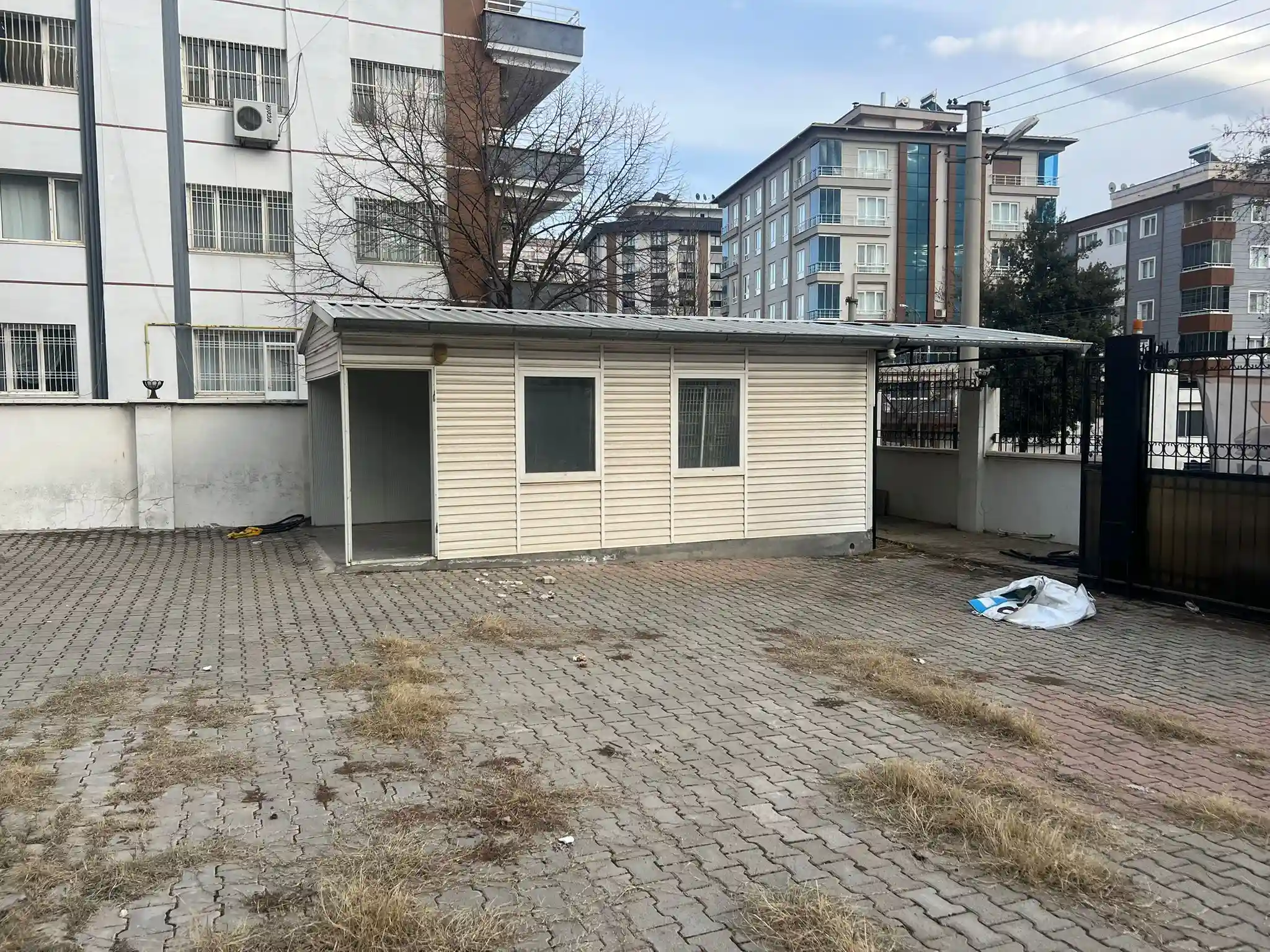

Mevcut proje alanında yukarıda sizlerle paylaştığım bir konteyner bulunmakta.
Bu alanının ön kısmını Oto Yıkama olarak kullanacaklar ve mevcut konteyner yerine daha modern – 3Gen formunda modern bir Bungalov Üçgen Ev tarzında bir ofis tasarımı istediklerini söylediler.
- 12m x 5,5m olmak üzere toplam oturum alanı
- Giriş alanının sağ tarafında Mutfak ve Tuvalet.
- Giriş alanının tam karşısında Bekleme alanı
- Sol kısımda ise ofis alanı istediklerini söylediler.
Çizime Geçelim

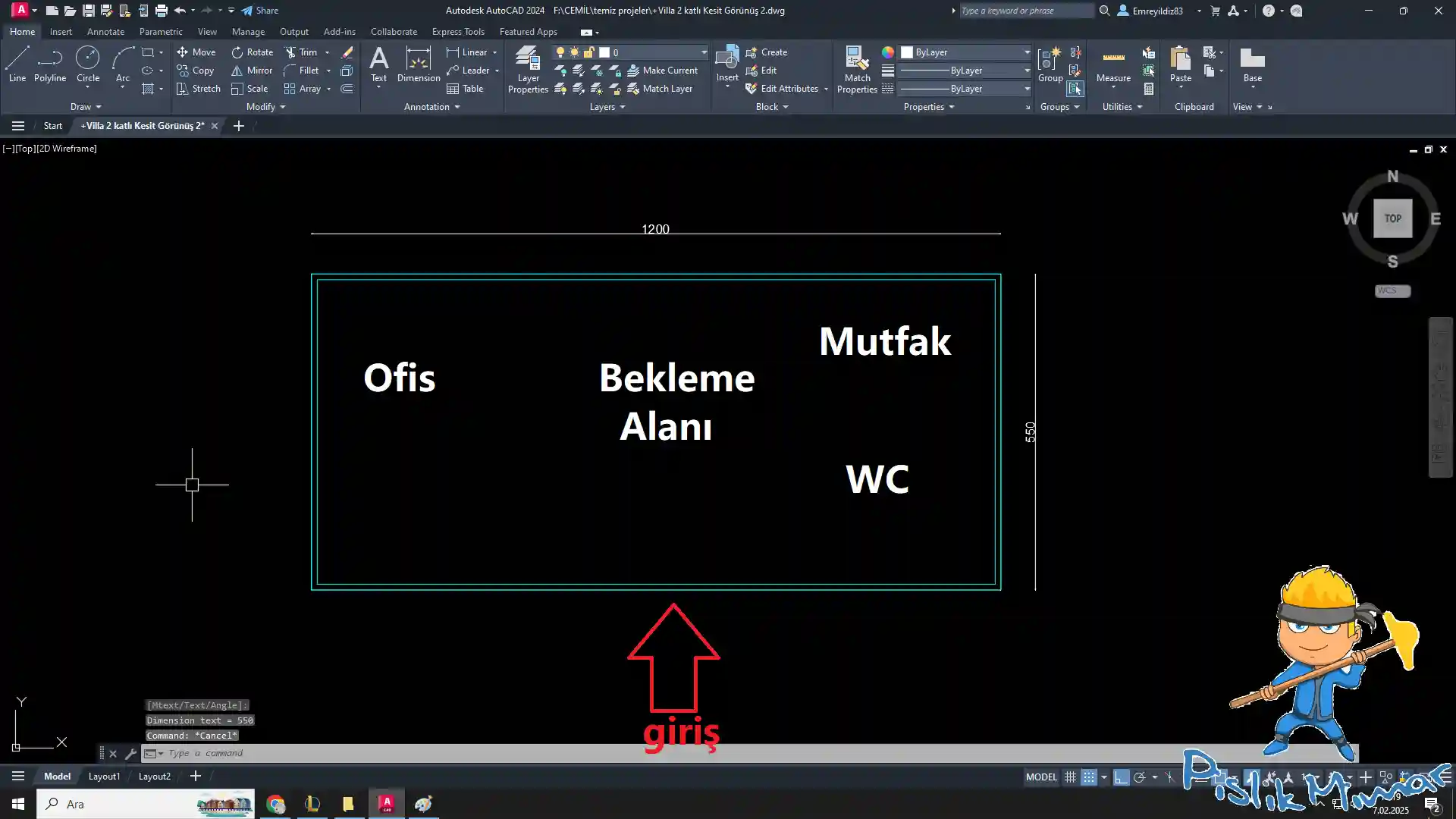

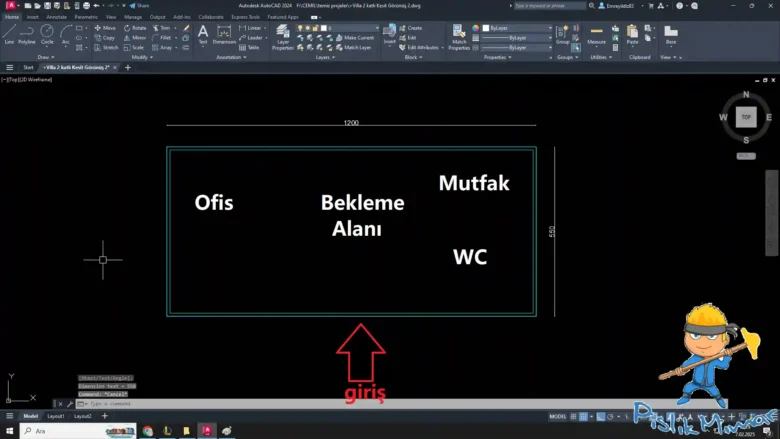

Mimari proje çizimlerini %90 oranında AutoCAD programı üzerinden çizilmektedir. Her proje için belirlenen bir ihtiyaç programı vardır. Ofis Konteyner projesi için ihtiyaç programı;
- Ofis Alanı
- Bekleme / Karşılama Alanı
- Mutfak
- Tuvalet

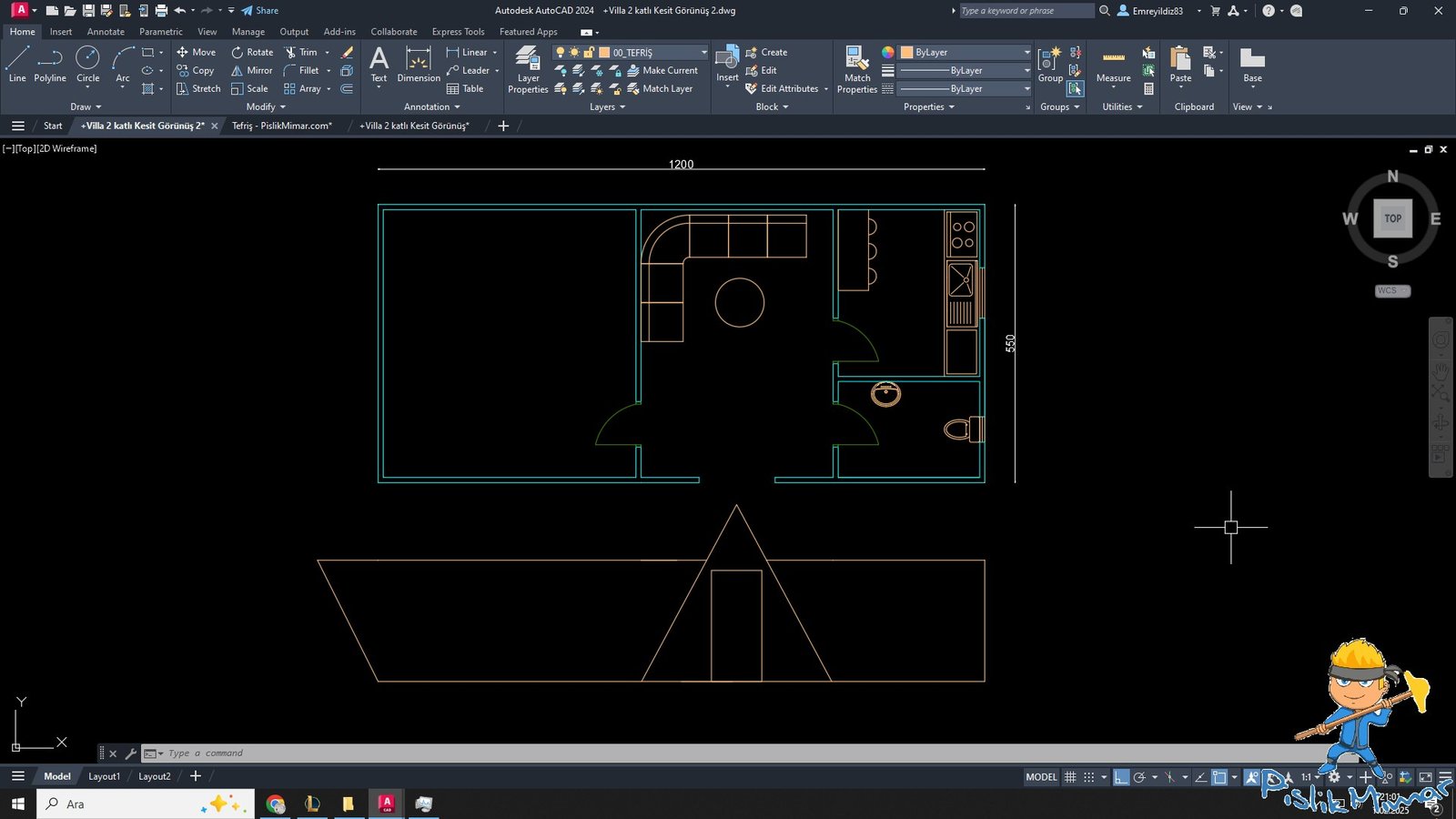

Yani aşağıda WC alanına Klozet ve Lavabo çizimlerini, Mutfak Alanına Tezgah ve Evye tefriş çizimlerini yerleştirip duvar bölme alanları kendiliğinden çıkıyor.
Yine bunu da sizlere aşağıdaki resim üzerinden göstereyim, daha kolay anlayacaksınız.
Detaylar ve Ölçülendirme
Mekanların tefriş birimleriniz (Koltuk, Masa, Dolap) çizimlerini yaptıktan sonra, Proje içerisinde yer alan kaba inşaatın yapılacağı (Kolon, Profil, Duvar, Kapı ve Pencere boşlukları) birimlerin ölçülendirmesi yapılır.

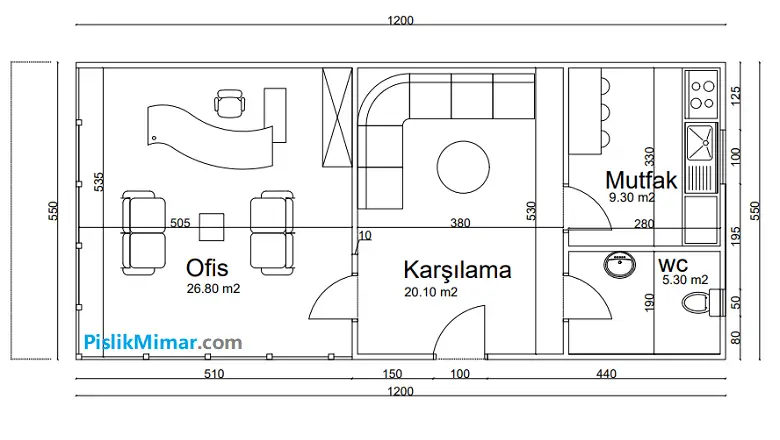

66 m2 toplam alana sahip Ofis, Karşılama Alanı, Mutfak ve Tuvalet ihtiyaç programına göre çizilmiş konteyner projesinin bitmiş haline yukarıdaki çizimden inceleyebilirsiniz.
Tüm paylaşımlarım için Mimarlık kategorisinden veya benzer proje çizimi anlatımlarını için Mimari Proje Çizimi sayfamızı ziyaret edebilirsiniz.
