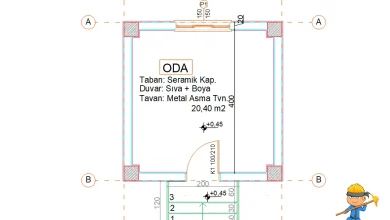

Mimari Proje Nasıl Çizilir?

Adım Adım Güvenlik Kulübe Proje Çizimi ve AutoCAD Dosyası

Mimari Proje çizim standartlarına uygun, 1 kişilik Bekçi / Güvenlik Kulübesi proje çizimi, Tefriş ve Kolon yerleşimine dair tüm detayları adım adım anlatmaya çalıştım. :)

Can sıkıntısından nasıl bir içerik yazayım diye düşünürken bugün Mimari Proje Çizimi kategorimize öğrenci arkadaşlar için yararlı bir içerikler eklemek istedim. Bu doğrultuda adım adım Güvenlik Kulübe çizimi ve sonrasında çizmiş olduğumuz bu projenin AutoCAD dwg sürümünü paylaşacağım.

Proje çizimine her zamanki gibi İhtiyaç Programı doğrultusunda başlıyoruz. Güvenlik kulübesinde yer alan birimleri kısa özetleyeceğim. Yalnız Mimarlık öğrencisiyseniz lütfen yazıyı baştan sona kadar hiç bir cümleyi atlamadan okumanızı tavsiye ediyorum. Güvenlik Kulübesine detayları haricinde; bilmeniz gereken Mimari Çizim ve teknik kurallarından da bahsediyor olacağım.

Bu arada yazıya eklemek istediklerinizi ve yazı içerisinde hatalarım var ise lütfen yazı sonundaki mesaj kutusundan iletirseniz, yazıya sizlerin de katkısı olur, Düzeltmeler ve Eklemeler yapabiliriz. .. <3 Hadi gelin yavaştan başlayalım 🙂

İhtiyaç Programı

  1. Yatak Odası / Oda
  2. Tuvalet
  3. Yemek Alanı
  4. İhtiyaç dahilinde Teras alanı

Bu standart olarak Villa, Fabrika gibi alanlar için çıkartılmış bir ihtiyaç listesi programı.

Konu Güvenlik Kulübesi olduğundan dolayı projesini çizeceğimiz kütle içerisinde Çalışan Bekçinin dışarı doğrudan görmesi çok önemlidir. Bunun için Giriş / Çıkış alanlarına bakacak şekilde Alüminyum Cam Kaplama kullanmamız gerekmektedir. Bu Cam Kaplama konusuyla ilgili 👉Cephe Sistem Detayı başlığı altından ücretsiz olarak AutoCAD çizimini indirerek projenize çok kolay bir şekilde uygulayabilirsiniz.

Alan Belirleme; m2?

Bir yapının alanını / yani kaç metrekare bir hacme ihtiyacımız olduğunu belirlemek için; İhtiyaç Programında yer alan tefrişler doğrultusunda ilerlememiz gerekiyor. Yani tutup da bir güvenlik kulübesi 20 m2 olur demek yerine sizlere işin mantığını kısaca anlatacağım;

İlgili Konular

Bungalov Ev Nasıl Yapılır?

bungalov ev

Bungalov ev modelleri, adım adım ahşap ürünler kullanılarak yapım aşamaları gibi detaylara ulaşabilirsiniz.

Konteynır Ev Modellerimiz

konteyner

Konteynır Evler hakkında yazmış olduğum detaylı araştırma içerik yazıma ulaşabilirsiniz.

Yatak Odası

Yatak odası içerisinde yer alan birimlere kısaca bakıp daha sonrasında bunların ölçüleri üzerinden Eskiz Çizimimize başlayalım;

  1. Tek Kişilik yatak ölçüsü; 90 cm x 180 cm
  2. Dolap Ölçüsü; 60 cm x 60 cm
  3. Masa Ölçüsü; 50 cm x 100 cm

olmak üzere en küçük ölçülerle bu birimler yatak odası içerisinde olmak zorundadır.

Şimdi sırada Yatak Odası içerisinde yer alan Yatak, Dolap ve Masa birimlerini karalama yani eskiz olarak bir kaç yerleşim yapmakta. En doğru şekilde çizimi yapmanız için şuan çizip sizlerle paylaşıyorum. ❤

Gelişi güzel el çizimi olduğundan dolayı biraz uyduruk gelebilir fakat sizlere sadece mantığını anlatmak istiyorum, çizimi AutoCAD üzerinden de yapacağız 😃

güvenlik kulübesi projesi - yatak odası

  • İlk olarak dikdörtgen şeklinde bir yatak çizimi yapıp, daha sonrasında en kullanışlı şekilde Dolap ve Masa yerleşimini yaptım.
  • Daha sonrasında Pencerelerin doğru yerleşim yeri olarak; Masa ve Yatak kısmına yakın yerleşim yaptım ki bunun nedeni hem doğal ışık alması, hem de bekçinin dışarıyı kolaylıkla görmesi amacıyla.
  • Dolap yerleşimi için ise ölü alan olarak nitelendirdiğimiz duvara akları doğrultusunda yerleşimini yaptım. Pencerenin önüne dolap koyacak halimiz yok. 😂

Size yukarıdaki detayları anlatma sebebim proje konunuz her ne olursa olsun (Villa, Otel, Konferans Salonu) hiç kendinizi kasmaya gerek yok.

Proje konunuz ile ilgili olarak Autocad Tefrişlerini alıp; ihtiyaç programı doğrultusunda doğru yerleşimi yapmaktır. Doğru yerleşimi yapmak için ise; örneğin bir sinema salonu çiziyorsanız hemen aklınıza daha önce gittiğiniz sinemalar aklınıza gelmeli, ya da internetten bir kaç örnek proje bulup bu doğrultuda güzel bir kurgu yapmanızdır.

Autocad Çizimi

Autocad programı üzerinden proje çizmesi aslında çok kolay. Çünkü çizimlerin çoğunu Tefriş adını verdiğimiz hazır çizimler yerleştirilecek ortaya çıkıyor.

Bunun için yine sizlere ücretsiz olarak yaklaşıp 3.800 adet tüm tefriş içeriğimi 👉 Autocad Tefriş Kütüphanesi kategorisi altından bilgisayarınıza indirebilirsiniz. Hadi gelin ölçekli olarak AutoCAD çizimini yapalım ve sizlerle yukarıdaki Tefriş kütüphanesinde paylaştığım çizimleri alıp adım adım Bekçi Kulübesi çizimine eşlik edebilirsiniz. 😃

güvenlik kulübesi projesi

Eskiz çizimini yaptığımız projenin ölçekli olarak Autocad üzerinde çizimi yukarıdaki gibidir.

Normal şartlarda Yatak odasına ek olarak Tuvalet / Banyo çiziminin yerini de belirlemek gerekmekte. Ben çizim yaparken bu yerleşimi kafamda çözmüştüm. Hadi gelin kalan ihtiyaç programındaki Banyo, Yemek alanı ve Teras kısmını da ekleyerek Güvenlik Kulübesi Proje Çizimini tamamlayalım.

Ölçüleri

Yazım içerisinde yer alan güvenlik kulübesinin ölçüleri 5,70 m x 5,40 = 30 m2 olarak tasarlanmıştır.

Buna karşılık Prefabrik yani çelik konstrüksiyon sistem ile imal edilmiş ve Site Girişleri, Fabrika önlerinde bulunan güvenlik kulübesi araştırmasına dair bir kaç ölçü ve tasarım örneklerini paylaşmak istiyorum;

prefabrik güvenlik kulübesi

Yukarı sistem temelinde Subasman üzerine (15cm ile 20 cm demirli alan üzerine yerleştirilmiş) hazır olarak yerleştirilmiş 1 kişinin kullanabileceği formda bir kütledir.

Bu örnekte bulunan kulübenin ölçüleri ise Kısa Kenarı 120 cm uzun kenarı ise 180 cm olarak tasarlanmıştır.

Eğer bu tarzda küçük güvenlik kulübesi ihtiyacı olan arkadaşlar var ise size önerim içerisinde Tuvalet ve Lavabo olan tiplerini tercih etmenizdir. Hacim olarak 2 katına çıkacaktır yani yaklaşık olarak 8,64 m2 içerisinde tuvaletiyle birlikte olan bir kulübenin net m2 ölçüsüdür.

Sadece oturma alanı ve masa olsun istiyorsanız yaklaşık olarak 2,50 m2 bir kulübeye ihtiyacınız olacaktır.

Fiyatları

Açıkçası sizlere fiyat konusunda nasıl bilgilendireceğim konusunda pek emin değilim, Sürekli olarak enflasyondan dolayı haftalık değil artık günlük olarak fiyatlar artmakta. Bizim yaptığımız işlerde bile Dolar kuru üzerinden anlaşma yapsak bile malum hükümetin gerçek enflasyon maalesef %300 olmasına karşılık %120 olarak gösteriyorlar. Yani inşaat sektöründen durumlar vahim. Ama ben sizlere ortalama bir fiyat vereyim;

konteynır

  • 135×135 Panel Kabin – Güvenlik Kabini Veya Bekçi Kulübesi; ₺47.800,00
  • Kasataş Özel Güzenlik Görevlisi ve Bekçi Tipi Modüler Kabin 150 x 150 cm ₺149.999,00
  • 175×175 Metropol Güvemlik kabini ₺85.422,00
  • 3x7m. Metropol Ofis Kabini ₺183.315,00

Dwg İndir

güvenlik kulübesi projesi

Normal şartlar altında Hazır projeleri veya Kendi çizmiş olduğum projeleri ücretsiz olarak sizlerle paylaşmaktaydım. Fakat Site giderleri ve benimde bu paylaşımlardan en azından bir sigara parasının çıkması için bu projeyi 50 TL karşılığında sizlerle paylaşıyorum.

Whatsapp: 0530 170 38 00 numara üzerinden direk olarak Whatsapp’tan Güvenlik Kulübesi Projesini satın almak istiyorum diyerek, 50 TL ödeme sonrası projeyi sizlere teslim edebilirim.

Eğer ücretsiz olarak çizim arıyorsanız Dwg İndir sayfası içerisinden veya Cad Blocks sitemiz üzerinden ücretsiz olarak benzer proje içeriklerimize ulaşabilirsiniz. 😊

Uykusuz gecelere…

iyi çizimler 🙂
